一、參考標準
《城鎮污水處理廠污染物排放標準》（GB18918-2002）
《城市給排水紫外線消毒設備》（GB/T19837-2005）
《給排水工程結構設計規范》（GBJ69-84）
其它國內及國際的相關通用標準。

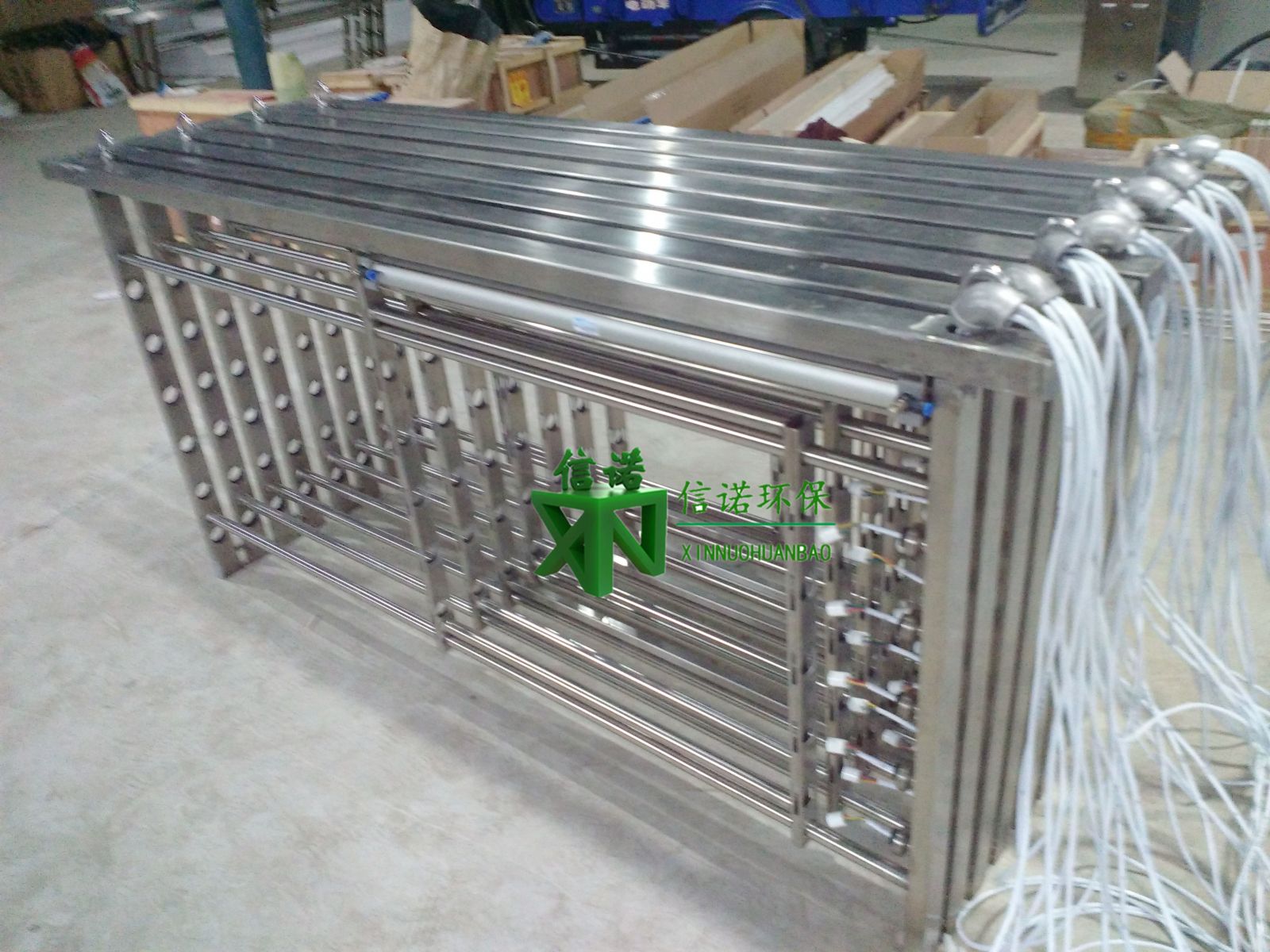

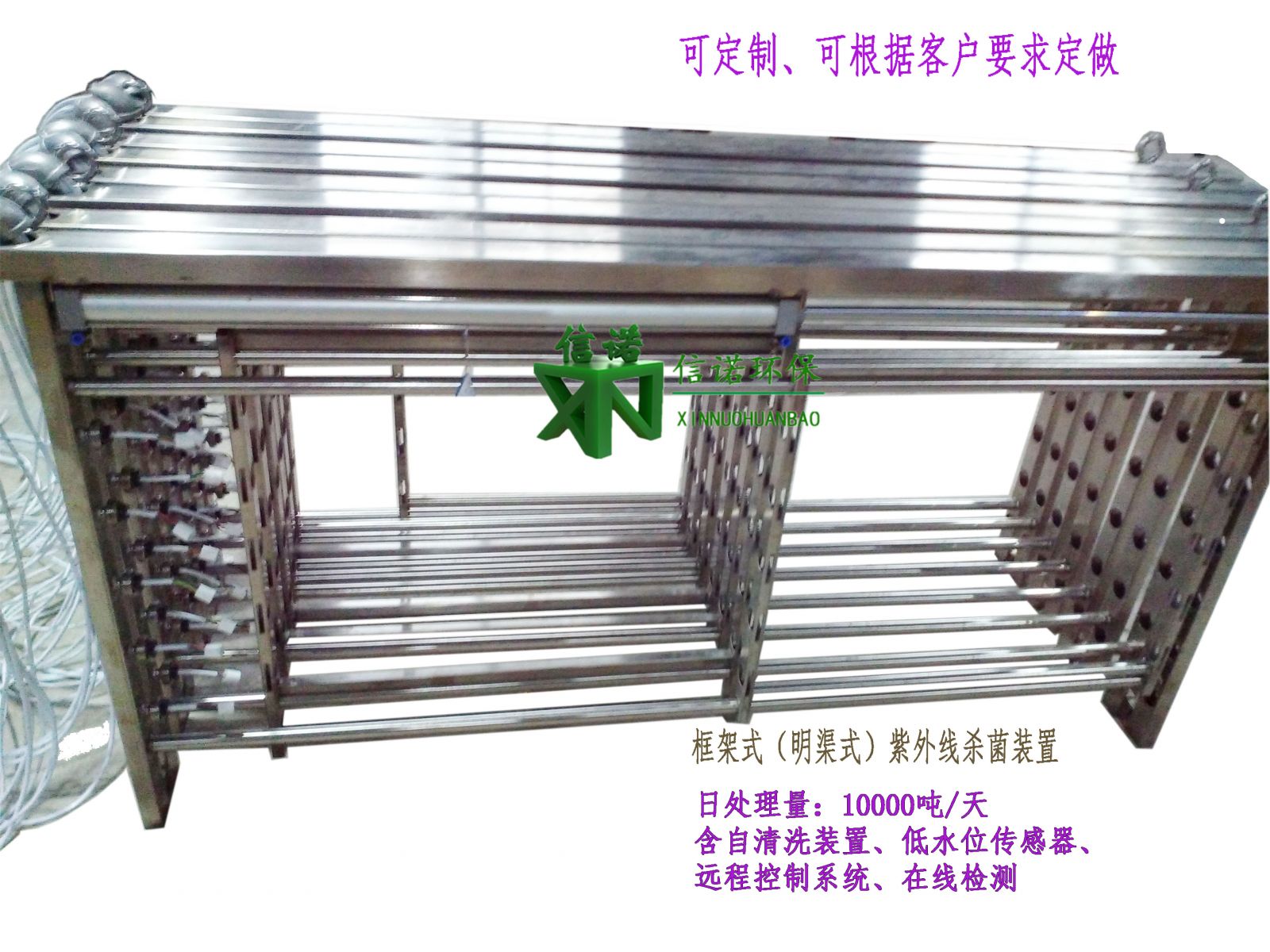

二、產品介紹框架式（明渠式）紫外線消毒器是通過布置于開槽溝渠 內的紫外消毒模塊上的紫外燈發出中心輻射波長為253.7nm的短波紫外線對流經溝渠的水體進行殺菌消毒，從而解決處理后的污水細菌指標的超標問題，使**終排放水體的細菌學標達到并超過國家相關排放標準及水質標準要求。
三、性能特點
框架式（明渠式）紫外線消毒器采用模塊化設計，安裝方便、操作簡單，可根據不同處 理 量 及 用 戶 要 求 自 由 組 合 模 塊 ， 適 用 范 圍 廣 ， 可 靠 性 高 。
該 系 統 殺 菌 速 度 快 、 效 果 好 ， 殺 菌效率高 ，運行費用低。沒有因消毒產生的二次污染，所采用的低壓高強汞燈由于有效壽命大大降低了更換燈管產生的運行和維修費用
四、XN系列紫外線消毒器消毒原理
信諾紫外線消毒器集光學、微生物學、機械、化學、電子、流體力學等綜合科學為一體。采用特殊設計的**率、高強度和長壽命的紫外C光發生裝置產生的強紫外C光照射流水。當水中的細菌、病毒等受到一定劑量的紫外C光（波長253.7nm）照射后。其細胞DNA及結構被破壞，細胞再生無法進行，從而達到水的消毒和凈化。而波長185nm的譜線還可以分解水中的有機物分子，產生氫基自由基并將水中有機物分子氧化為二氧化碳，達到去除TOC的目的.
五、應用行業及所用配件材質結構
1、本產品適合于工業廢水排放、生活污水排放中末端水的消毒處理。適用對象為污水處理廠、工廠和醫院等的污水處理站。
2、本產品用于渠道式排水的消毒處理。
3、本產品可用于替代常規的加氯消毒工藝設備。紫外線消毒模塊：放置于水渠內，將燈管全部沒于水下作業。
4、紫 外 模 塊 采 用 雙 排 燈 并 列 排 布 ，防 水 設 計，模 塊 上 端 鎮 流 器 盒 防 護 等 級 達 到 1P54 ，模塊結構緊湊、安裝方便，在水流動過程中可實現 單獨 維護、模 塊 所有與 污 水 接 觸 的 金 屬 元 件 均 為 3 0 4 不 銹 鋼 ； 所 有 連 接 線 纜 均 不 暴 露 在 污 水 和 紫 外 光 中。
6、燈管處密封采用雙重保護設計。
7、設備采用低壓高強度紫外燈，高強度UV-C輸出，壽命長，有效工作壽命大于12000小時；燈管為單端出線式，便于安裝與維護。
8、設備采用的 鎮 流 器 是 專為本產品所使用的紫外燈配套設計，匹 配 性好，具有多種異常狀態的保護功能，可靠性高，壽命長。
9、石 英 套 管 采 用 進 口 原 材 料 石 英 ， 紫 外 光 透 過 率 大 于 9 3 ** ； 與 紫 外 燈 相 配 ， 結 構 亦 為 單 端 開口式，安裝方便，減少漏水點。
12、模塊輸入電源：220V/50HZ
六、系統整體性能標準
（a）、紫外線模塊組
1. 每組模塊配置4支燈管，燈管中心距離為：水平方向10cm，垂直方向10cm。
2. 燈管方向：順?biāo)鞣较颉?br /> 3. 安全：整個模塊支架設計能防止發生意外時紫外線輻射到明渠外。
4. 易維護性：在更換燈管或石英套管時，每個模塊能單獨起吊。
5. 組成：每一套完整的紫外燈模塊組件包括紫外燈管、石英套管、不銹鋼模架以及安裝在其之內的機械自動清洗裝置。
6. 每根紫外燈管內置于一根單獨的石英套管內。套管的一端為閉口端，而另一端由燈管密封結構密封。
7. 石英套管通過O 型圈固定在框架上，從而使得石英套管不與框架上任何 鋼體相接觸。每個紫外燈模塊組件水上部分IP65 或相同當量密封等級，水下部分為IP68 或相同當量密封等級。
8. 連接燈管的電纜有防水套保護。
