一、參考標準 《城鎮污水處理廠污染物排放標準》（GB18918-2002） 《城市給排水紫外線消毒設備》（GB/T19837-2005） 《給排水工程結構設計規范》（GBJ69-84） 其它國內及國際的相關通用標準。
　二、產品介紹 框架式（明渠式）紫外線消毒器是通過布置于開槽溝渠 內的紫外消毒模塊上的紫外燈發出中心輻射波長為253.7nm的短波紫外線對流經溝渠的水體進行殺菌消毒，從而解決處理后的污水細菌指標的超標問題，使**終排放水體的細菌學標達到并超過國家相關排放標準及水質標準要求。

三、性能特點 框架式（明渠式）紫外線消毒器采用模塊化設計，安裝方便、操作簡單，可根據不同處 理 量 及 用 戶 要 求 自 由 組 合 模 塊 ， 適 用 范 圍 廣 ， 可 靠 性 高 。 該 系 統 殺 菌 速 度 快 、 效 果 好 ， 殺 菌效率高 ，運行費用低。沒有因消毒產生的二次污染，所采用的低壓高強汞燈由于有效壽命大大降低了更換燈管產生的運行和維修費用

四、XN系列紫外線消毒器消毒原理 信諾紫外線消毒器集光學、微生物學、機械、化學、電子、流體力學等綜合科學為一體。采用特殊設計的**率、高強度和長壽命的紫外C光發生裝置產生的強紫外C光照射流水。當水中的細菌、病毒等受到一定劑量的紫外C光（波長253.7nm）照射后。其細胞DNA及結構被破壞，細胞再生無法進行，從而達到水的消毒和凈化。而波長185nm的譜線還可以分解水中的有機物分子，產生氫基自由基并將水中有機物分子氧化為二氧化碳，達到去除TOC的目的.

五、應用行業及所用配件材質結構 1、本產品適合于工業廢水排放、生活污水排放中末端水的消毒處理。適用對象為污水處理廠、工廠和醫院等的污水處理站。 2、本產品用于渠道式排水的消毒處理。 3、本產品可用于替代常規的加氯消毒工藝設備。紫外線消毒模塊：放置于水渠內，將燈管全部沒于水下作業。 4、紫 外 模 塊 采 用 雙 排 燈 并 列 排 布 ，防 水 設 計，模 塊 上 端 鎮 流 器 盒 防 護 等 級 達 到 1P54 ，模塊結構緊湊、安裝方便，在水流動過程中可實現 單獨 維護、模 塊 所有與 污 水 接 觸 的 金 屬 元 件 均 為 3 0 4 不 銹 鋼 ； 所 有 連 接 線 纜 均 不 暴 露 在 污 水 和 紫 外 光 中。 6、燈管處密封采用雙重保護設計。 7、設備采用低壓高強度紫外燈，高強度UV-C輸出，壽命長，有效工作壽命大于12000小時；燈管為單端出線式，便于安裝與維護。 8、設備采用的 鎮 流 器 是 專為本產品所使用的紫外燈配套設計，匹 配 性好，具有多種異常狀態的保護功能，可靠性高，壽命長。 9、石 英 套 管 采 用 進 口 原 材 料 石 英 ， 紫 外 光 透 過 率 大 于 9 3 ** ； 與 紫 外 燈 相 配 ， 結 構 亦 為 單 端 開口式，安裝方便，減少漏水點。 10、**大工作水壓: 0.3MPa。 11、適 應 水 溫： ≤50-60℃。 12、模塊輸入電源：220V/50HZ 六、系統整體性能標準

（a）、紫外線模塊組
1. 每組模塊配置5支燈管，燈管中心距離為：水平方向10cm，垂直方向10cm。 2. 燈管方向：順?biāo)鞣较颉?3. 安全：整個模塊支架設計能防止發生意外時紫外線輻射到明渠外。 4. 易維護性：在更換燈管或石英套管時，每個模塊能單獨起吊。 5. 組成：每一套完整的紫外燈模塊組件包括紫外燈管、石英套管、不銹鋼模架以及安裝在其之內的機械自動清洗裝置。 6. 每根紫外燈管內置于一根單獨的石英套管內。套管的一端為閉口端，而另一端由燈管密封結構密封。 7. 石英套管通過O 型圈固定在框架上，從而使得石英套管不與框架上任何 鋼體相接觸。每個紫外燈模塊組件水上部分IP65 或相同當量密封等級，水下部分為IP68 或相同當量密封等級。 8. 連接燈管的電纜有防水套保護。 4 (b)、紫外線殺菌燈： 1. 型號：GPH1554T5/HO 2. 生產廠家：荷蘭飛利浦 3. 原產地：荷蘭 4. 單燈功率：320W 5. 燈管類別：低壓汞齊燈 6. 燈管類型：無臭氧類燈管。 7. 紫外燈管內貢合金形態：固態。 8. 253.7nm 波長處的紫外光透光率：90** 9. 燈管光電轉換效率35**。 10. 燈管額定使用時間：12000 小時，12000 小時后254nm 紫外光的輸出 度 不低于新燈管的80％。 11. 電路聯接部分只在燈管一端，方便更換。每個連接處都有四個插點。 12. 燈管燈絲采用夾式設計，**的卷曲式可以防震。

(c)、石英套管及密封

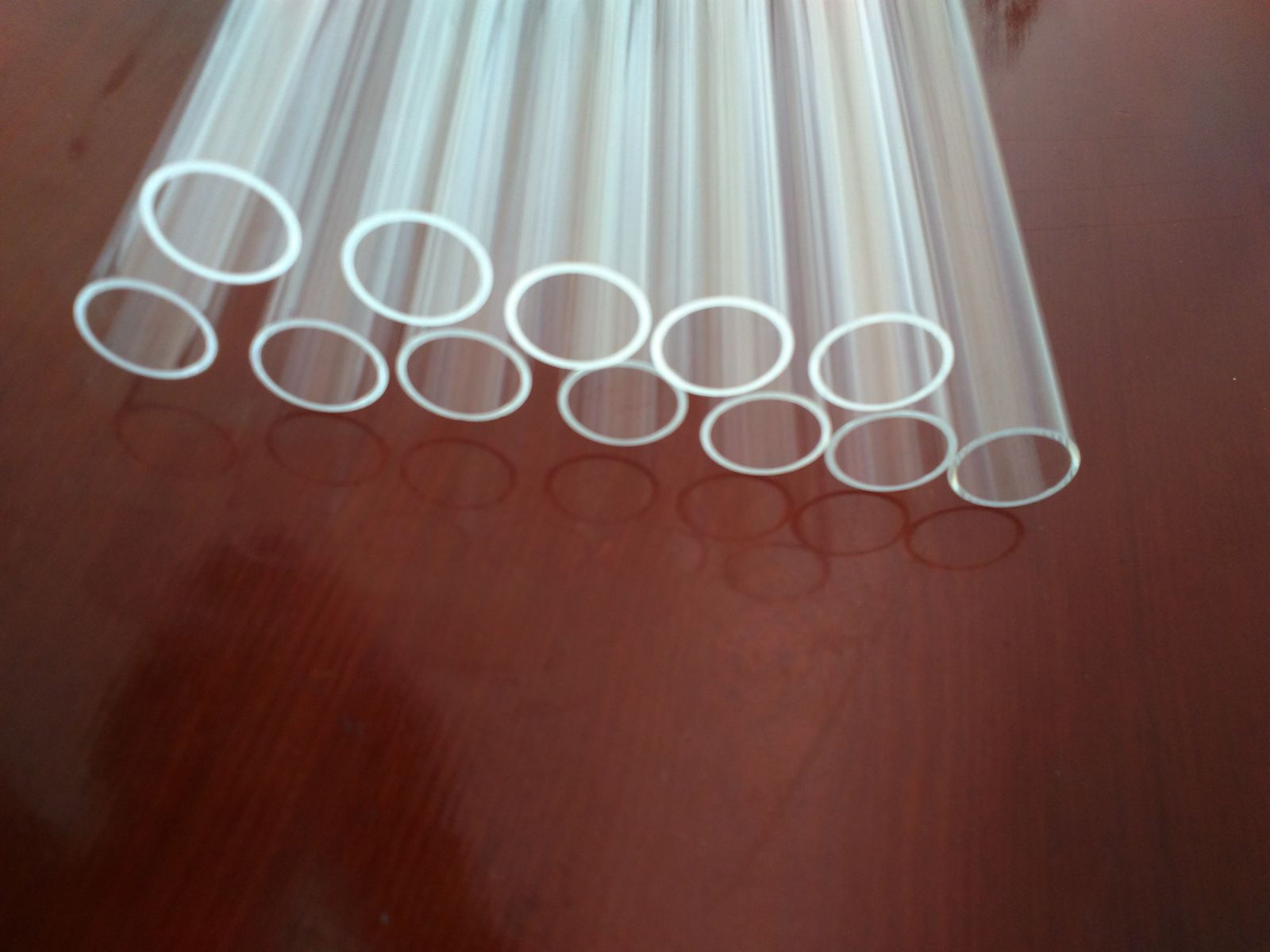

1. 原產地：中國 2. 石英套管的透光率：＞90％。 3. **大耐壓：可達1.0MPa 靜水壓。 4. 石英套管螺帽具有滾花面以供緊固時手握。 5. 燈管從石英套管的一端進行裝卸。每根燈管內置在一根單獨的石英套管內，套管的一端為閉口端，而另一端由燈管密封結構密封。 5 6. 燈管具備雙層密封，將燈與紫外模塊和模塊上的其它燈封閉隔離開來。 石英套管發生意外破裂時，燈座上的雙層密封可以阻止水氣進入燈管模塊框架和侵襲與其它燈管的線路聯接。 7. 石英套管的開口端由304不銹鋼套管螺帽、鋼套和緊壓式O 型圈組成密封。 8、含水位監控及控制報警系統，其中水位控制采用紅外水位儀。 9、含系統故障報警，緊急關機系統。

七、注意事項： 1．紫外線不能直接照射到人體的肌膚； 2．紫外線對工作環境的溫度和濕度有一定的要求：在20℃以上，照射強度較穩定；在5～20℃之間，隨溫度的上升照射強度增加；相對濕度60**以下時，殺菌能力較強，濕度增至70**時，微生物對紫外線的敏感性降低，濕度增至90**時，殺菌力衰退30**～40**。 3.對水進行消毒時，水層厚度均應小于2cm，水流過時接受90000 UW.S/cm2以上的照射劑量才能使水達到有效消毒。 4．紫外燈管和套管表面有灰塵和油污時，會阻礙紫外線透過，因而應經常（一般兩周一次）以酒精、丙酮、氨水作擦拭。 5．燈管啟動時，加溫至穩定狀態需數分鐘，端電壓較高。關閉后若立即重開，常常較難啟動，且易損壞燈管并減少燈管使用壽命，故一般不宜頻繁啟動。 6 6.紫外線對細菌有強大的殺傷力，對人體同樣有一定的傷害，人體**易受傷的部位是眼睛之眼角膜，因此在任何時候都不可用眼睛直視點亮著的燈管，以免受傷，萬一必須要看時，應用普通玻璃(戴眼鏡)或透光塑膠片，作為防護面罩。千萬勿錯用石英玻璃，因?yàn)槠胀úＡψ贤饩€幾乎**無法透過的。一旦受傷，不必驚慌，面部灼傷，幾天后表皮脫落，不治而愈。眼睛受傷會紅腫、流淚、刺痛，約三、四天才能痊愈。不論如何，一遇到傷害，仍然建議立即至醫生處求診。

八、設備安裝及操作程序 1、安裝及操作程序： 本裝置應水平安裝，將支架固定指定的基礎或工作臺上，殺菌裝置電控柜應安裝在室內的位置，除考慮上下水方便，符合工藝流程要求外，還要注意留有裝 位置能抽出紫外線燈管和空間，電控箱安裝在裝置附近，環境相對濕度不大于80℃，無腐蝕性氣體、無導電塵埃、無強烈震動和沖擊。 2、安裝： 本產品為明渠式紫外線殺菌裝置，可根據渠道需要放置臥式和立式，為便于更換燈管和石英管一側要留有1.6m的空間。產品安裝后先通水試驗，不得漏水，然后打開電源，當確認燈管亮3-5分鐘后，先打出水閥門、后打開進水閥門，這時本機器開始運行。 3、維護： 7 1、石英管的拆卸： 先關閉電源，擰下消毒器一側護蓋，取出燈管，卸下兩端壓蓋，取出水封座內的"O"型膠圈，再慢慢抽出石英管。 2、石英管的組裝： 操作人員不要直接用手接觸石英管表面，以免弄臟而影響透明度，將石英管對正兩端水封孔位，插入石英管，兩端余量要相等，套入"O"型膠圈，慢慢均勻擰緊壓蓋，力度不能過大，定要輕拿輕放，以免造成石英管破裂，而后作通水試驗，如有漏水可再輕輕擰緊壓蓋，至不漏水為止，**后裝上燈管就可運行了。 8

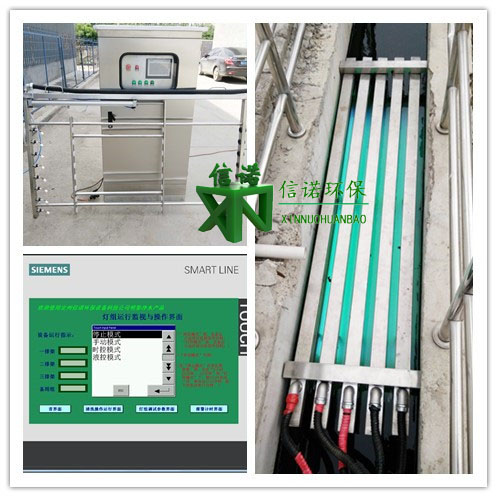

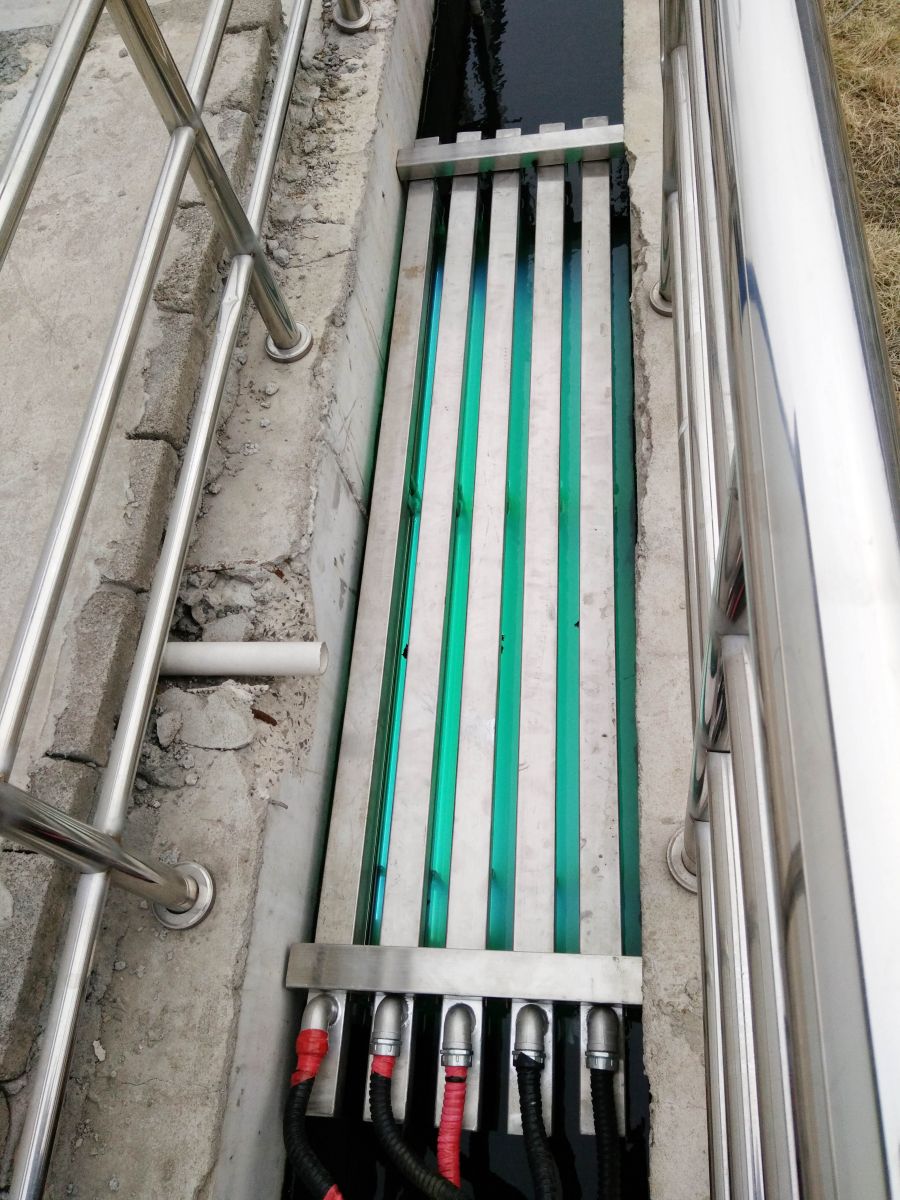

九、工程案例
